Пульт управления ПУЭ-6

В связи с систематически проводимыми работами по совершенствованию конструкции и технологии изготовления возможны расхождения между РЭ (паспортом) и поставляемым изделием, не влияющие на условия эксплуатации.

Назначение изделия

пульты управления электронагревателями ПУЭ 6, ПУЭ 12, ПУЭ 25, ПУЭ 40 (в дальнейшем ПУЭ) предназначены для управления электроводонагревателями (ЭВП-3, ЭВП-6 и ЭВП-9, ЭВП-12, ЭВП-15 и т.д.), электрокалориферами КЭВ-12, КЭВ-21, КЭВ-42, КЭВ-60,электро- каменками ЭК-3, ЭК-6, ЭК-9, ЭК-12, ЭК-18

Срок службы пульта управления составляет 10 лет с момента ввода в эксплуатацию.

Устройство и принцип работы.

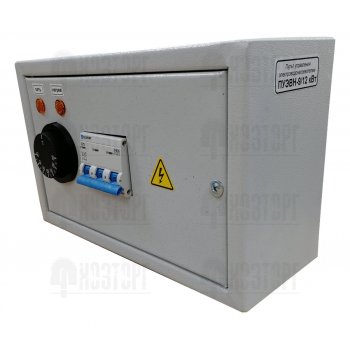

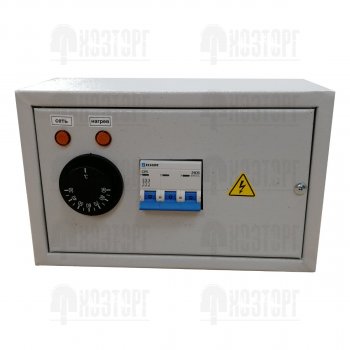

Пульт управления состоит из шкафа с размещенной в нем аппаратурой управления, индикации и клемных колодок для подключения к четырехпроводной линии с глухозаземленным нулевым проводом и электронагревателем.

К аппаратуре относится:

-датчик-реле температуры с термочуствительным баллоном, обеспечивающий автоматическое поддержание заданной температуры воды в системе водяного отопления или воздуха в помещении;

магнитный пускатель, обеспечивающий включение- отключение нагревательных элементов ЭВП, КЭВ, ЭК по команде датчика-реле температуры.

Блок индикации служит для сигнализации о наличии напряжения на электронагревателе.

Пульт может комплектоваться тепловым датчиком аварийного отключения, который устанавливаеться вне пульта на водогрейный котел, в месте имеющим температуру на поверхности около 70 градусов С в аварийном режиме.

Размещение и монтаж

ПУЭ устанавливается вертикально на высоте 1,4…1,7 метра от пола на стенах и сооружениях в хорошо освещенном и отапливаемом помещении, без повышенной пожарной опасности, невзрывоопасной среды, не содержащей вредных паров, газов, токопроводящей пыли и т.д.

Влажность воздуха не должна превышать 80% при 25˚С.

Пульт подключается к сети и электронагревателю согласно прилагаемой схеме.

Монтаж электрических сетей производится кабелем в металлорукаве или трубе.

Ввод проводов в ПУЭ осуществляется через уплотнительные втулки. Все работы по монтажу производятся квалифицированным персоналом, имеющим группу по электробезопасности не ниже 3.

Питание электронагревателей 3-60 КВт с пультом управления производится от трехфазной сети 380 В, однако для электронагревателей 3 КВт и 6 КВт допускается однофазное питание, что определяет квалифицированный специалист в зависимости от состояния питающей сети, электросчетчика и т.д. Величина потребляемого тока в однофазном включении составляет при 3 КВт-13,6 А, при 6 КВт-27,2 А.

Для подключения к однофазной сети необходимо выводы трех фаз на клеммной колодке или автоматическом выключателе объединить и соединить с фазным проводом, а нулевой провод изделия с нулевым проводом питающей сети.

Провод электропитания к пульту управления и электронагревателю произвести кабелем с сечением медных жил не менее:

трехфазное однофазное

-для 3 КВт 1,5 2,6

-для 6 КВт 1,5 4,0

-для 9 КВт 2,5

-для 12 КВт 2,5

-для 15 КВт 2,5

-для 18 КВт 4,0

-для 21 КВт 6,0

-для 25 КВт 10,0

-для 42 КВт 16,0

-для 60 КВт 25,0

Сечение проводников рабочего нуля и защитного заземления должно быть не менее фазных.

По истечении срока службы отправить изделие на утилизацию.

Гарантийные обязательства

Срок гарантии устанавливается в течение 1 года со дня ввода ПУЭ в эксплуатацию, но не более 1,5 лет со дня продажи его через торговую сеть.
